Что такое цокольный ввод газопровода
Цокольный ввод — это элемент газоснабжения, обеспечивающий подачу газа от наружной системы в здание через его цокольную часть. Он представляет собой герметичную конструкцию, через которую газовая труба проходит сквозь стену фундамента, сохраняя целостность и безопасность инженерной системы. Такой способ подключения особенно популярен при подключении частных домов и котельных к магистральному газопроводу.
Устройство цокольного ввода газопровода
Основной задачей цокольного ввода является обеспечение надёжной подачи газа внутрь здания с соблюдением всех требований по герметичности и безопасности. Конструкция защищает трубу от механических повреждений, воздействия влаги, промерзания и деформации стен. Кроме того, она упрощает обслуживание и предотвращает утечку газа в грунт.

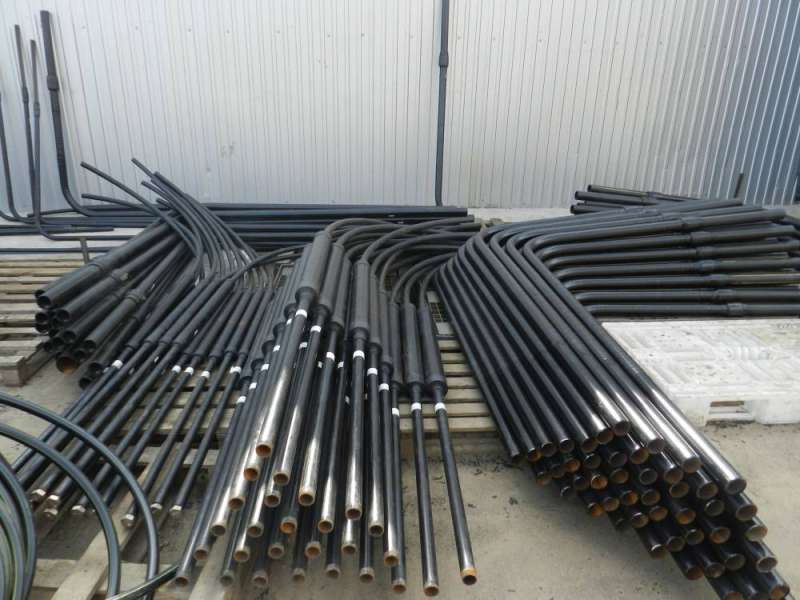

Конструкция цокольного ввода газопровода
Типовой цокольный ввод включает следующие элементы:
-
Стальная труба – предназначена для выхода из-под земли наружу (подземная часть и наружная)
-
Гильза или обсадная труба для защиты основного трубопровода
-
Уплотнительные элементы (резиновые или термоусаживаемые муфты)
-
Изоляционное покрытие (битум, термоусадочная лента)
-
Отвод с запорной арматурой (шаровый кран или задвижка)
Конструкция может отличаться в зависимости от типа здания, толщины фундамента, материала стен и требований проектной документации.
1. Проектирование
Перед началом работ необходимо разработать проект газоснабжения, который проходит согласование в газовой службе. В проекте указывается место прохода трубы, глубина прокладки и технические параметры конструкции.
2. Подготовка отверстия в фундаменте
Через цоколь здания выполняется отверстие, диаметр которого больше наружного диаметра трубы. Обязательно устанавливается гильза — металлическая труба, которая исключает контакт основной трубы с бетоном и предотвращает деформации.
3. Монтаж цокольного ввода
Газопровод заводится в здание через гильзу. Для герметичности зазоры между трубой и гильзой заполняются уплотнителями или заливочным герметиком. После этого труба закрепляется, на ней устанавливается запорная арматура.
4. Изоляция и защита от коррозии
Места прохода и надземная часть цокольного ввода покрываются антикоррозийной защитой и теплоизоляцией. Это важно для предотвращения промерзания и продления срока службы узла.
5. Проверка герметичности
После монтажа проводится опрессовка системы — проверка на герметичность и давление. Только после успешных испытаний газопровод подключается к магистрали.
Требования и нормы по установке
Устройство цокольного ввода регулируется рядом нормативных документов, среди которых СНиП 42-01-2002, СП 62.13330.2011 и ГОСТы на материалы. Ключевые требования включают:
-
Расстояние от поверхности земли до ввода должно быть не менее 0,3 м
-
Запорная арматура должна располагаться снаружи здания
-
Газопровод не должен касаться строительных конструкций без гильзы
-
Все сварные швы должны быть выполнены квалифицированным специалистом с последующей проверкой

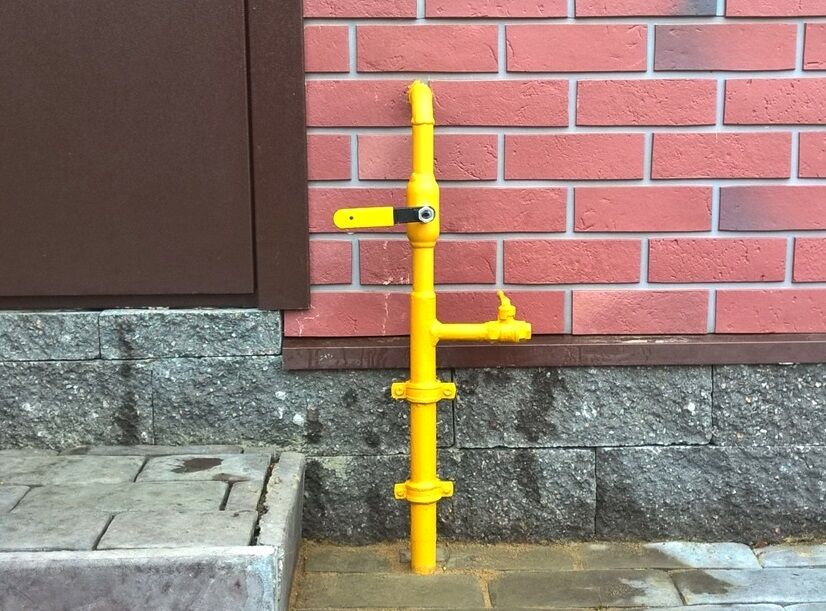

Монтаж цокольного ввода
Частые ошибки при монтаже цокольного ввода
-
Отсутствие гильзы или неправильный её диаметр
-
Использование несертифицированных материалов
-
Нарушение угла наклона трубы, что затрудняет эксплуатацию
-
Некачественная герметизация прохода
-
Установка арматуры внутри здания, что запрещено нормами безопасности
Почему важно доверить установку специалистам
Цокольный ввод — это один из самых ответственных узлов в системе газоснабжения. Нарушения в его установке могут привести к утечкам, повреждению здания, опасности для жизни жильцов. Именно поэтому работы по устройству должны выполняться аттестованной организацией с опытом и соответствующими лицензиями.
Цокольный ввод газопровода
Устройство цокольного ввода газопровода требует точного соблюдения норм, применения качественных материалов и профессионального подхода. Правильно установленный узел обеспечивает надёжную подачу газа, защищённость коммуникаций и безопасность эксплуатации здания. При проектировании и монтаже стоит обращаться к проверенным специалистам, чтобы избежать рисков и обеспечить долговечность газовой системы.
